Изоляторы шинные плоские ИШП являются важным элементом в электрических системах и распределительных устройствах, обеспечивающим надежную и безопасную установку, фиксацию и изоляцию токоведущих шин. Большой выбор исполнений изоляторов обеспечивает удобство при проектировании и монтаже электрооборудования.
Изоляторы шинные плоские Материал: полиэфирный стеклонаполненный компаунд BMS Номинальное напряжение, В: 1000 Номинальный рабочий ток, А: до 6300 Толщина устанавливаемых шин, мм: 5 или 10; 5 или 8 Ширина устанавливаемых шин, мм: от 20 до 160 Количество полюсов: 1,2,3 и 4

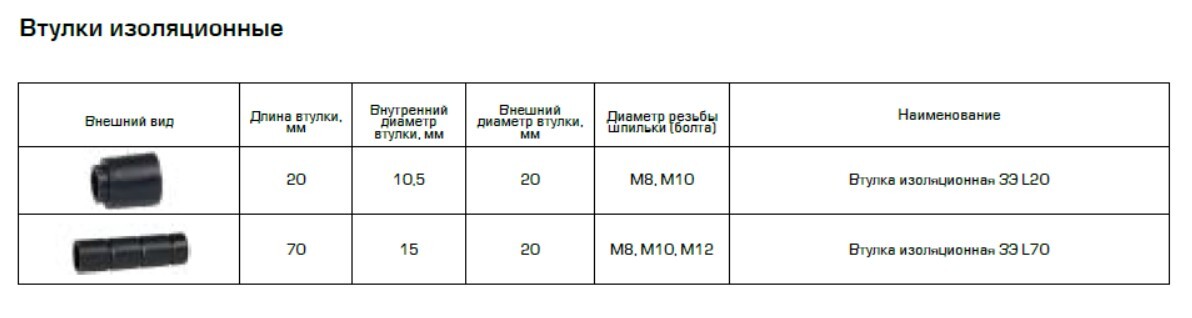

Втулки изоляционные Материал: полиамид Высота, мм: 20 и 70 Внутренний диаметр втулки низкой L20, мм: 10,5 Внутренний диаметр втулки высокой L70, мм: 15
Изоляторы шинные плоские серии ИШП предназначены для установки, фиксации и изоляции плоских медных и алюминиевых токоведущих шин в электрических шкафах, щитах и других электротехнических устройствах различного назначения. Изоляторы имеют одно-, двух-, трех- и четырехполюсное исполнение с размещенными с обеих сторон пазами для установки шин толщиной 5, 8 или 10 мм.
ИШП применяются на номинальные токи от 250 до 6300 А и на напряжение до 1000 В переменного тока частотой 50 (60) Гц. Изоляторы поставляются по две штуки без крепежа. Изоляционные втулки (L20 и L70) заказываются отдельно.
Подробная информация
Технические характеристики
Основные типы и размеры
Система крепления

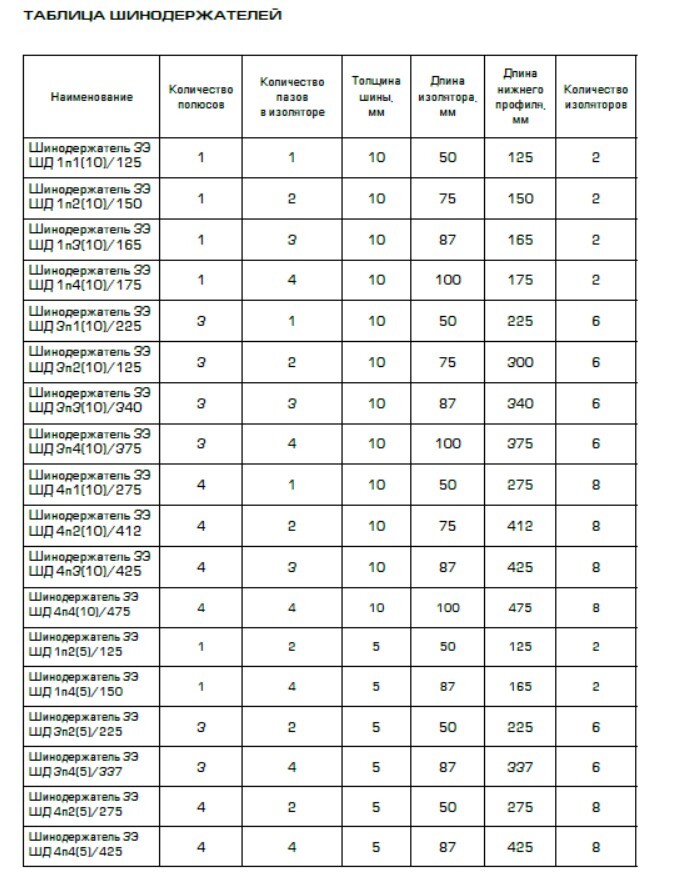

Таблица шинодержателей
Подробная информация

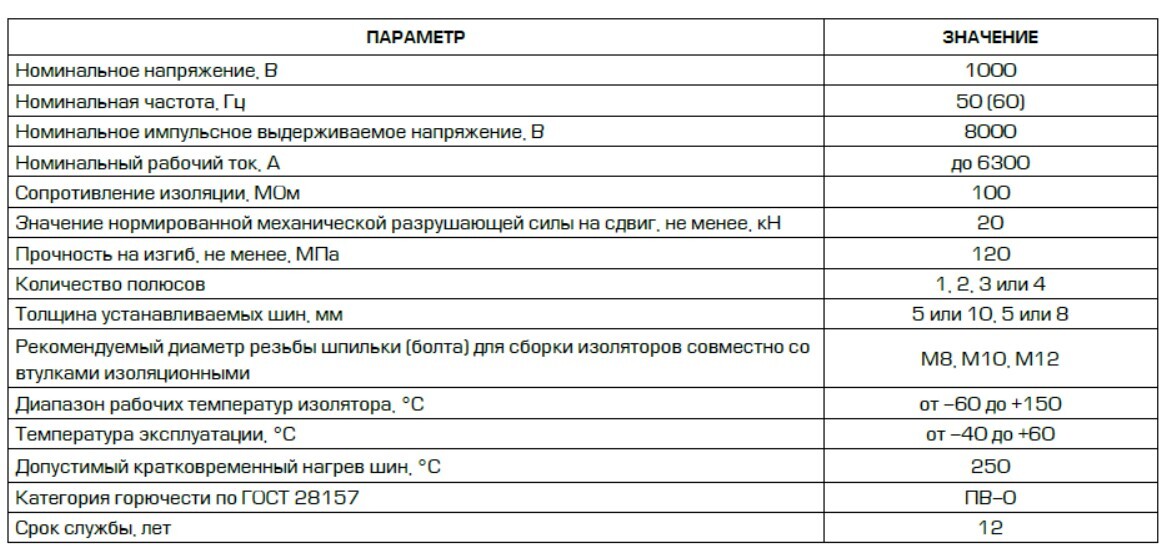

Технические характеристики

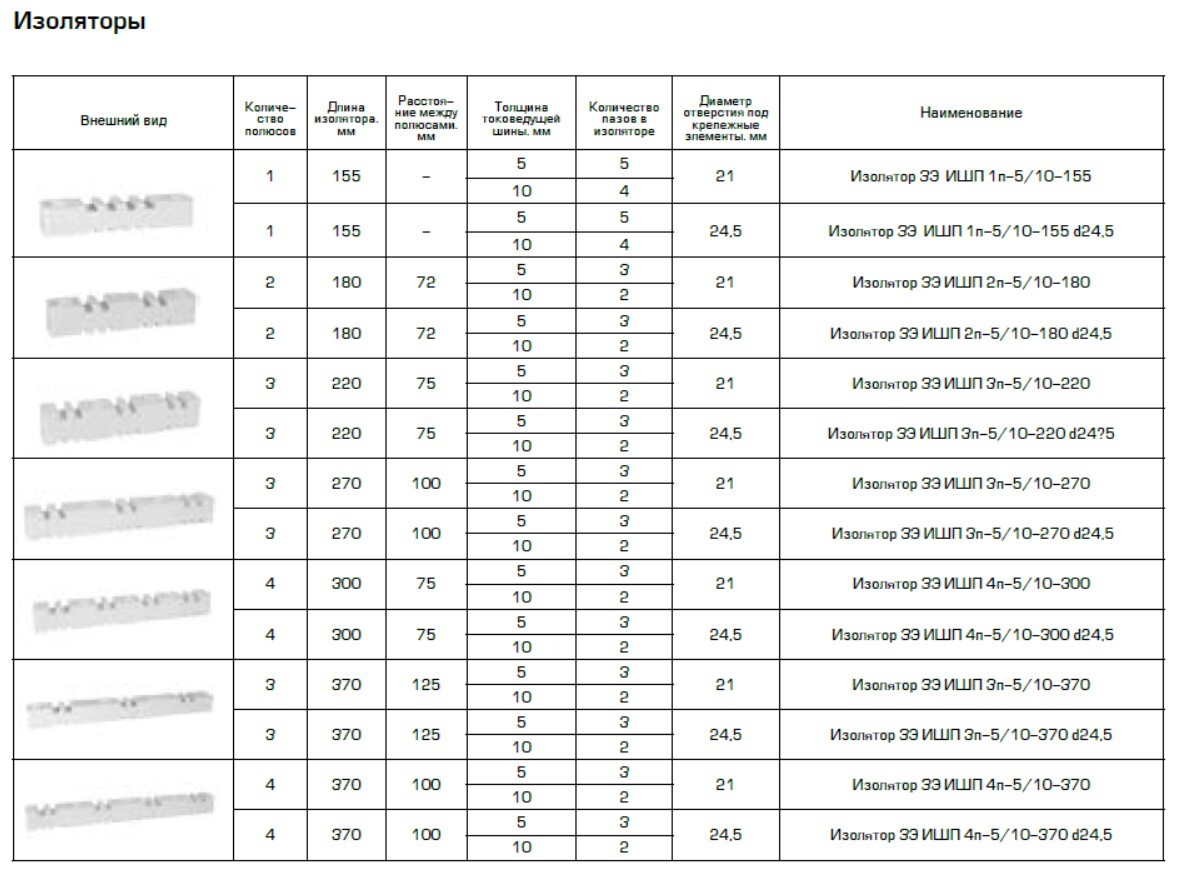

Основные типы и размеры

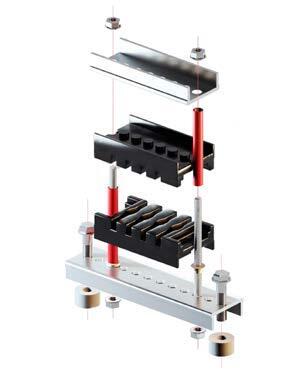

Шины размещаются вертикально между парой изоляторов, которые скрепляются при помощи шпилек или болтов М8 (М10, М12), шайб и гаек. Для изоляции металлических шпилек (болтов) применяются изоляционные втулки. Изоляторы могут крепиться на монтажные платы или элементы корпуса НКУ за соединяющие их шпильки (болты).
Система крепления
Системы крепления шин, предназначенных для фиксации проводников внутри щитового оборудования (шин медных и алюминиевых, толщиной 5 и 10 мм). Разнообразие имеющихся комплектов обеспечивает удобство при проектировании и монтаже оборудования. Для усиления несущей способности шинодержателя возможно усиление прочности профиля при помощи дополнительного элемента. Профиль вкладывается друг в друга. Это необходимо в случае крепления шин большого сечения на токи от 2500А (в зависимости от конструкции шкафа).
• Алюминиевый профиль изготовлен из конструкционной марки металла; • Шаг перфорации 12,5 мм; • Ширина профиля 40 мм; • Диаметр отверстий 8 мм.
Полимерные изоляторы, армированные стекловолокном, изготавливаются 7 видов: 1. Для шины 10 мм, 4-х местный, длина 100 мм; между шин 10 мм; 2. Для шины 10 мм, 3-х местный, длина 87 мм; между шин 10 мм; 3. Для шины 10 мм, 2-х местный, длина 75 мм; между шин 10 мм; 4. Для шины 10 мм, 1-местный, длина 50 мм; 5. Для шины 5 мм, 4-х местный, длина 87 мм, между шин 10 мм; 6. Для шины 5 мм, 4-х местный, длина 75 мм, между шин 5 мм; 7. Для шины 5 мм, 2-х местный, длина 50 мм; между шин 5 мм.
• Диэлектрическая прочность изоляторов более 20КВ на мм; • Материал не поддерживает горение; • Возможна различная компоновка изоляторов в наборах по согласованию с разработчиками щитового оборудования.
