Шарнир вертикальный VH

Применяется для организации поворотных участков трассы кабельных лотков в
вертикальной плоскости.

Информация
Цветовое исполнение:
  • по системе RAL
Материал:
  • VE - винилэфирная смола
  • PE - полиэфирная смола
Тип соединения:
  • болтовое - М6
Подходит для всех типов лотков.
Примечание:
Метизы для соединения шарнира между собой в комплект не входят.
Артикул указан за один элемент шарнирного соединения.
ДОКУМЕНТАЦИЯ

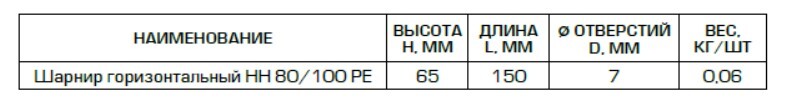

Технические характеристики
Пример использования

ДОКУМЕНТАЦИЯ

Технические характеристики

Пример использования

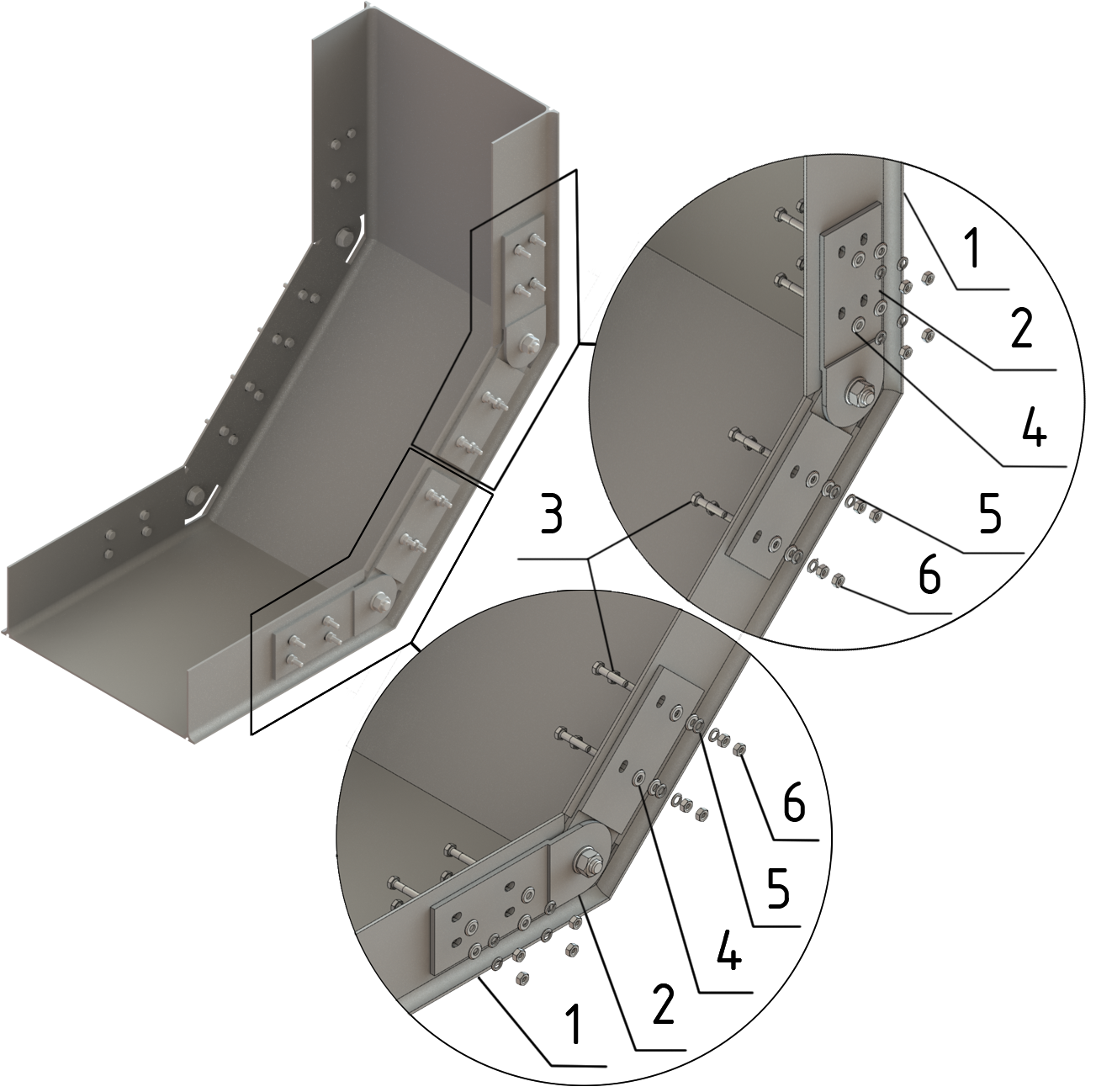

Угол поворота трассы 45°




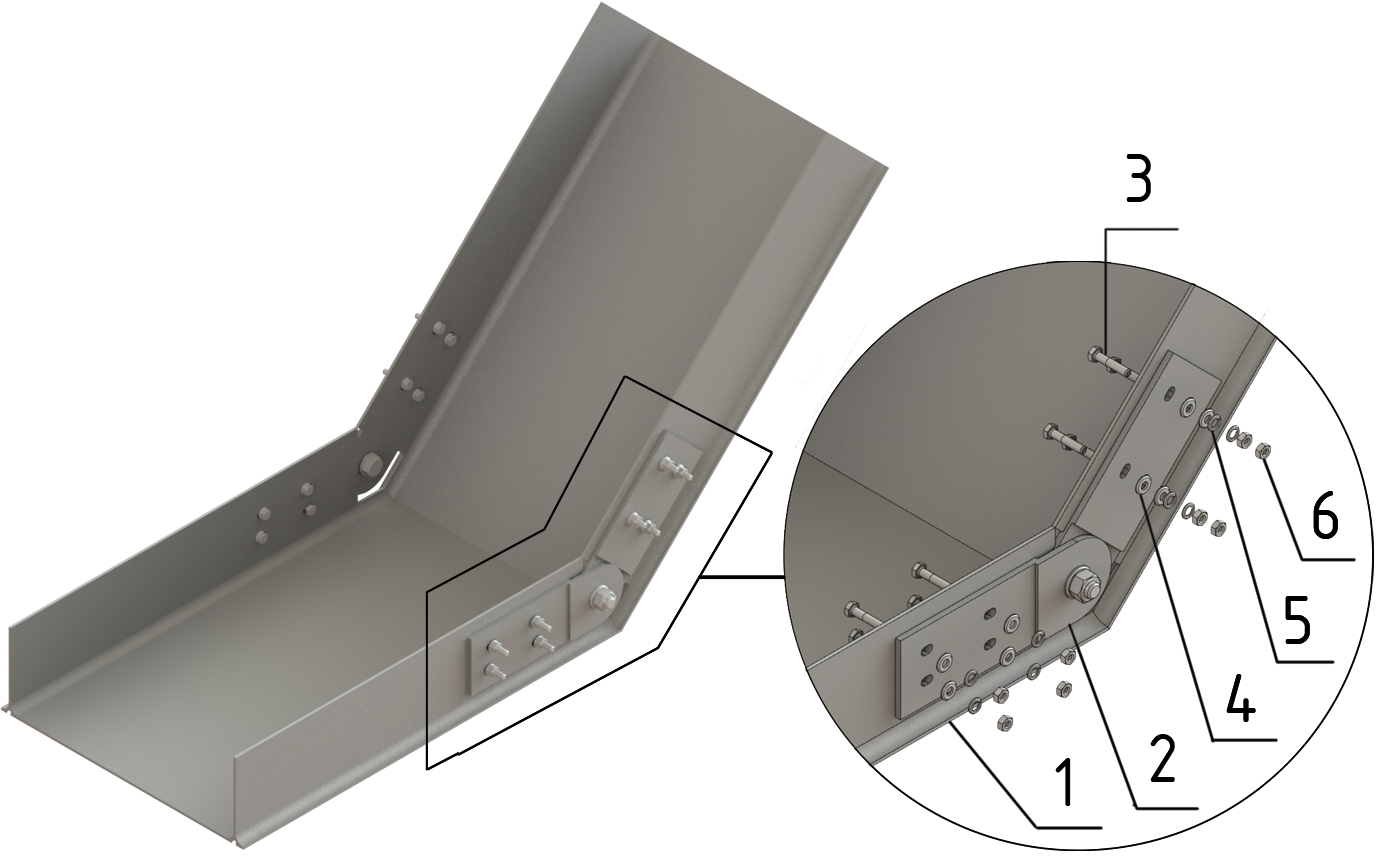

Угол поворота трассы 90°



1. Лоток кабельный - VE/PE
2. Шарнир вертикальный VH 80/100 VE/PE
3. Винт М6х32
4. Шайба увеличенная 6/9021
5. Шайба пружинная 6/125
6. Гайка М6
7. Гайка М12х30
8. Шайба увеличенная 12/9021
9. Шайба пружинная 12
10. Гайка М12

Примечание: Углы поворотов кабельной трассы, представленные в примерах являются распространенными типовыми решениями для организации подъемов и спусков кабельной линии.
ВАЖНО! Поворотный шарнир позволяет осуществлять подъем или спуск кабельной трассы под произвольным углом.
